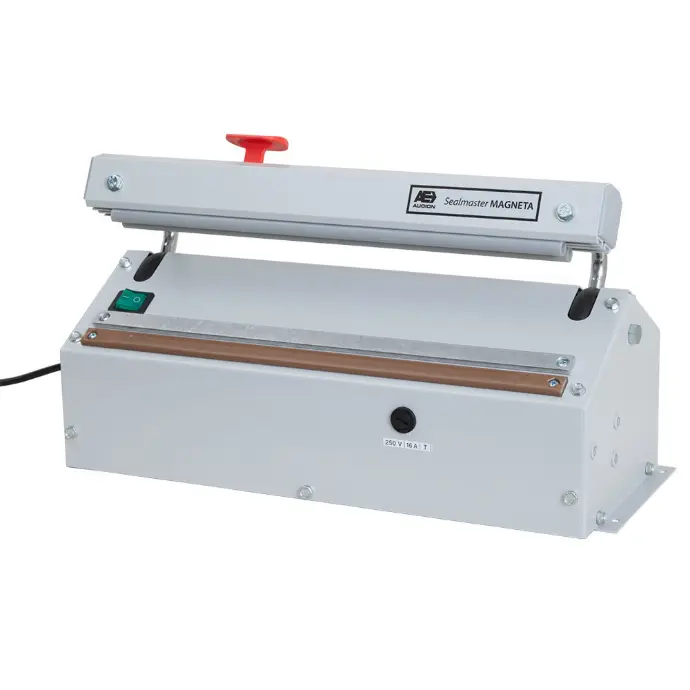

Impulsní svářečka MAGNETA


Impulsní svářečky PE fólií jsou zařízení pro uzavírání sáčků, pytlů a všech druhů termoplastických fólií. Svářečka disponuje ořezovým nožem, který umožní ořez sáčku nebo fólie po svaření. Díky integrovanému řezacímu zařízení, kterým obsluha snadno uřízne fólii za svarem, se výborně  hodí k vytváření vlastních velikostí obalů. Při použití fólie typu hadice je možné vytvořit sáčky různé délky. Výsledný vzhled uzavřených balíčků je tím sjednocen.




zobrazit TECHNICKÉ PARAMETRY

KONTAKT

Vít Velhartický
Projektový manažer

Tel.: +420 234 144 149
E-mail: vit.velhartický@ekobal.cz

MGM

Elektrické nožní ovládání

5 mm

Šířka svaru

Nerezová ocel

Vyrobeno z materiálu

Český výrobek

Rychlý servis díky dostupnosti komponentů

Technické informacePoužitíVarianty strojů MAGNETA Specifikace základních typů svářeček MAGNETA Dokumenty ke stažení Možnosti vybaveníDoporučený spotřební materiál Volitelné příslušenství

Technické informace



Neprodyšný svar je vytvořen pomocí odporového pásku, který se vlivem průchodu elektrického proudu zahřeje na teplotu potřebnou ke svaření fólie. Doba žhavení odporového pásku je nastavitelná časem podle tloušťky svařované fólie. U impulsních typů svářeček není topný drát ohříván trvale, ale pouze po dobu stlačení rukojeti. Čas ohřevu svářecího drátu se nastavuje potenciometrem podle zvoleného typu a tloušťky svařovaného materiálu.

Stroje se snadno ovládají stlačením vertikálního svářecího ramena. Doba svařování je indikována kontrolkou, která je po dobu zatavování rozsvícena. Vypínání je automatické, vždy po uplynutí nastaveného intervalu magnetické sevření povolí a rameno se zvedne. Tím je proces svařování ukončen.

Impulsní svářecí stroje MAGNETA opakovaně a konzistentně zajišťují svařování a řezání všech druhů termoplastických fólií (polyetylen, polypropylen, tenké vrstvené materiály) ve formě sáčků nebo hadic. Při práci s hadicemi může stroj pomocí integrované řezačky vyrábět sáčky různých délek. Při použití předem připravených sáčků lze řezačku použít k oříznutí jejich horní části.

Cyklus svařování lze snadno spustit stlačením svářecí lišty rukou nebo pomocí nožního pedálu (volitelné příslušenství). Po dobu svařování je přítlačné rameno svářecí čelisti přidržováno v pracovní poloze elektromagnetem s časovým nastavením. Díky magnetickému přidržení zůstanou v průběhu svařovacího a chladicího cyklu lišty sevřeny. Poté se automaticky otevřou a jsou připraveny k dalšímu svařování. Stroj lze umístit na pracovní desku nebo na speciální stojan (volitelné příslušenství).

Použití



Stroj MAGNETA je je dostupný ve 7 modelech lišících se délkou topné části: 320 mm, 420 mm, 520 mm, 620 mm, 720 mm , 820 mm a 1020 mm. Šířka svaru 3 mm a 5 mm závisí na typu stroje.

Stroj může být navíc vybaven přítlačnou gumou CODE seal, do které výrobce na přání vylisuje jednoduché číselné označení nebo slova. Pro lepší čitelnost doporučujeme pro svary 5 mm šíře.

V nabídce je také škála doplňového příslušentví, kterými lze stroje dle požadavků klientů dovybavit.

Varianty strojů MAGNETA


MGRuční ovládání s 3 mm šířkou svaru a ručním ovládáním
MGMElektrické nožní ovládání
IŠířka svaru  5 mm
SVyrobeno z nerezové oceli
TDvojitý svar 2 x 3 mm paralelně nad sebou s mezerou cca 1 mm
DSHorní i dolní svářecí lišta je aktivní. Větší provařitelnost fólie až do 250 µm. Ostatní modely 150 µm.

Označení strojů 321 – 1021 je odvozené od délky topné části.

Specifikace základních typů svářeček MAGNETA

MAGNETA 321 MG

Typ svářečky:  ​​impulsní
Délka topné části: ​320 mm
Šíře svaru:         ​ ​3 mm
Tloušťka fólie:    ​ ​2 × 150 µm
Časovač:         ​ ano
Výkon:      ​ ​ ​750 W
Rozměry (š × v × h):  45 × 20 × 27 cm
Napájecí napětí:  ​ ​230V/50Hz
Hmotnost:           ​​13 kg



MAGNETA 421 MG

​Typ svářečky:  ​​impulsní
Délka topné části: ​​420 mm
Šíře svaru:         ​ 3 ; 5 (MGI); dvojitý svár
​ ​ ​ ​ ​2 × 3 (MGT) mm
Tloušťka fólie:    ​ ​2 × 150 µm
Časovač:         ​ ano
Výkon:      ​ ​ ​750 W
Rozměry (š × v × h):  ​50× 20 × 27 cm
Napájecí napětí:  ​​230V/50Hz
Hmotnost:           ​​14 kg



MAGNETA 521 MG

​Typ svářečky:  ​​impulsní
Délka topné části: 520 mm
Šíře svaru:         ​ 3 ; 5 (MGI)  ​ ​ ​ ​ ​
Tloušťka fólie:    ​ ​2 × 150 µm
Časovač:         ​ ano
Výkon:      ​ ​ ​750 W
Rozměry (š × v × h):  60× 20 × 27 cm
Napájecí napětí:  ​​230V/50Hz
Hmotnost:           ​​16 kg



MAGNETA 621 MG

Typ svářečky:  ​​impulsní
Délka topné části: ​620 mm
Šíře svaru:         ​ 3 ; 5 (MGI); dvojitý svár
​ ​ ​ ​ ​2 × 3 (MGT) mm ​ ​ ​ ​
Tloušťka fólie:    ​ ​2 × 150 µm
Časovač:         ​ ano
Výkon:      ​ ​ ​750 W
Rozměry (š × v × h):  ​76 × 20 × 27 cm
Napájecí napětí:  ​​230V/50Hz
Hmotnost:           ​​17 kg



MAGNETA 721 MG

Typ svářečky:  ​​impulsní
Délka topné části: ​720 mm
Šíře svaru:         5 mm​ ​ ​
Tloušťka fólie:    ​ ​2 × 150 µm
Časovač:         ​ ​ano
Výkon:      ​ ​ ​750 W
Rozměry (š × v × h):  87 × 20 × 25 cm
Napájecí napětí:  ​​230V/50Hz
Hmotnost:           ​​18 kg



MAGNETA 821 MG

Typ svářečky:  ​​impulsní
Délka topné části: ​820 mm
Šíře svaru:         5 mm​ ​ ​
Tloušťka fólie:    ​ ​2 × 200 µm
Časovač:         ​ ​ano
Výkon:      ​ ​ ​750 W
Rozměry (š × v × h):  ​97 × 20 × 26 cm
Napájecí napětí:  ​​230V/50Hz
Hmotnost:           ​​20 kg



MAGNETA 1021 MG

Typ svářečky:  ​​impulsní
Délka topné části: ​ 1020 mm
Šíře svaru:         5 mm​ ​ ​
Tloušťka fólie:    ​ ​2 × 200 µm
Časovač:         ​ ​ ​ano
Výkon:      ​ ​ ​750 W
Rozměry (š × v × h):  ​ ​110 × 20 × 29 cm
Napájecí napětí:  ​​230V/50Hz
Hmotnost:           ​​24 kg



Dokumenty ke stažení


Návod MAGNETA 321 - 621
Návod MAGNETA 421 - 1021
Návod MAGNETA 321 - 621 motor
Návod MAGNETA 421 - 1021 motor
Manuál

Možnosti vybavení

Stroj může být vybaven přítlačnou gumou CODE seal, do které výrobce na přání vylisuje jednoduché číselné označení nebo slova. Pro lepší čitelnost doporučujeme pro svary 5 mm šíře.


Doporučený spotřební materiál

  • Odporový pásek
  • Teflonový pásek
  • Silikonová pryž do svářecího ramena
  • Řezací nůž

Volitelné příslušenství


  • Stojan včetně nožního pedálu na řetízku
  • Pracovní deska pro těžká břemena až do 20 kg - montáž na stojan
  • Pracovní deska s podporou pro sáčky - montáž ke stroji
  • Odvíječ fólie - válečkový :  SR = pevný ke stojanu nebo  RL = samostatně stojící
  • AD zařízení umožňuje ve spojení se stojanem docílit naklopení stroje o 45°
